343火控雷达
跳转到导航
跳转到搜索
游戏数据
| 343火控雷达 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|

| ||||||||||
装备后舰船耐久+1
| ||||||||||
| 编号 | 590 | 类型 | 雷达(通用) | |||||||
| 火力 | 对空 | 索敌 | +6 | |||||||
| 装甲 | 对潜 | 幸运 | ||||||||
| 命中 | +9 | 鱼雷 | 射程 | |||||||
| 回避 | +3 | 轰炸 | 耐久 +1 | |||||||
| 可装备舰种 | ||||||||||
|
|
|
|
|
| |||||
|
|
|
|
|
| |||||
|
|
|
|
|
| |||||
|
|
|
|
|||||||
| 废弃 资源 |
20
0
20
20
|
开发 时间 |
不可开发 | |||||||
| 舰娘 自带 |
||||||||||
| 其他获 得方式 |
2022年劳动节限时任务“日常工作流程”奖励；战利品兑换 | |||||||||
No. 590343火控雷达| 雷达(通用) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 废弃资源 |
20
0
20
20
|
开发时间 | 不可开发 |
| 获得方式 | 2022年劳动节限时任务“日常工作流程”奖励；战利品兑换 | ||
耐久 +1
装备后舰船耐久+1
游戏中的说明
该射击火控仪和雷达是引进产品的仿制升级型。主要用于各种驱护舰主炮的射击指挥。该套系统也有光学系统，不过在后续改进型号上只保留了雷达。
装备简介
我国海军决定研制051型驱逐舰和053K型护卫舰后，1967年的315会议和1968年的303会议都安排了大口径炮瞄雷达的研制工作。与051型驱逐舰上的130mm火炮，以及053K/H型护卫舰上的100mm火炮配套，雷达代号343，由西安机电部二十所承担研制。
343火控雷达技术方案参考了苏联“锚-M2”（Якорь-М2）炮瞄雷达（作为六四协定的6601型护卫舰项目的一部分从苏联获得）的工作体制，但是使用的技术与“锚-M2”完全不同。“锚-M2”为50年代产品，采用电子管，结构庞大，抗干扰能力差。343雷达在参考体制的3厘米工作波段（X波段）基础上添加了2厘米波段作为备用波段，天线辐射器的旋转喇叭由单波段的四个增添到双波段的8个，并在天线左端增加一路2厘米波段的馈线；两部发射机安装在原来的一个发射机使用的两个机柜里；接收、显示和电源等分机全部采用晶体管电路，显示分机增加了一个A/R型显示器。
343火控雷达的工作原理是这样的：在雷达抛物面反射体前方的扁圆形馈源罩里安装有一个蝴蝶形的辐射栅。该辐射栅由48根异形波导组成，有相位相差180度的上下两栅，属于变态的风琴管扫描器。总波导的馈电喇叭伸入辐射栅内，以正对抛物面反射体的固定方向对辐射栅馈电；当辐射栅的任意一栅从馈电喇叭前转过时，辐射栅和喇叭的相对转动都会使栅中的各个波导依次从喇叭前经过。由于每个波导的末端都被制成了与其所属的栅指向相同的指向，随着辐射栅的转动，从每个波导中通过的雷达波都会被定向为与栅指向相同的波束，即波束将会沿着同一方向扫过抛物面反射体。因为辐射栅包括相位相差180度的上下两栅，辐射栅每转一圈，雷达就会先后给出在方向上相同、但在仰角上存在差异的两场扫描。
343火控雷达的辐射栅转速是每秒25转。因此，它在水平方向上每秒将进行50次扫描。由于343火控雷达是一种脉冲雷达，这50次扫描实际上都是由交替的、等间隔的发射和接收组成的。这就是说，如果雷达在水平方向上正对目标，那么雷达的视线即扫描中点将把目标平分，即波束从目标一侧扫到其中点和从其中点扫到另一侧时在目标上通过的距离是一样的，雷达就应该在扫描中点两侧接收到同样多的脉冲；反之，当目标偏向一侧时，目标落在雷达视线该侧的长度就会增加，雷达就将在这一侧收到更多的脉冲。于是，用基准电压发电机产生频率为50赫兹的交变电流以量取出每一场扫描的中点，比较中点两侧收到的脉冲数量，就可以判断出目标偏离雷达视线的方向，从而驱动雷达天线始终跟踪目标。而在俯仰方向，343雷达的跟踪原理则和圆锥扫描雷达近似，是利用上下波束交替扫过目标时对比目标在两个波束上产生的回波信号强弱、确定目标距离哪个波束的轴线更近而推断出目标的偏离方向的。
【注：根据“锚-M2”（Якорь-М2）炮瞄雷达，我国还研发了701/342双57炮瞄雷达(装备051型驱逐舰)，341双37炮瞄雷达，341甲双30炮瞄雷达，341A雷达参与并完成了PL-8/715-I舰炮与对空导弹系统的对接试验和实弹射击打靶试验，341A雷达作为唯一的传感器向系统提供目标的实时坐标。341A雷达可与PLX-H2型雷达模拟训练器对接，用做模拟训练。】
1970年7月试制出第一台样机。1971年对暴露出的问题进行了改进，并于1971年底生产了4台。1974年8-9月在海军训练基地进行了整机定型试验，1975年5月参加了与130毫米舰炮系统的路上联调，结果表明3厘米的作用距离和跟踪范围合格。1979年12月完成了设计定型，1980年初投产7台。1980年四一一〇厂开始接产343雷达。1982年6月，已投产的7台半成品雷达和全套图纸资料转达。
四一一〇厂为保障产品质量，不仅加强技术管理，还解决了一系列雷达仍然存在的问题，使得343雷达质量进一步上升。1982年开始，四一一〇厂为提高343雷达的抗干扰能力，考虑将原343雷达的3厘米波段四点机械跳频改为频率捷变体制。根据研究，原本要采用的模拟式频率捷变方案使用局限较大，而且不利于对已装备的343雷达进行改装。到1983年底提出采用非相参数字瞬时跟踪频率捷变方案。实验室样机在1985年5月与雷达对接成功，1986年6月继续研制，完成了正式样机。样机1987年11月完成厂内全部试验，1987年底和1988年初进行了舰上343雷达现场改装，参加了双130舰炮系统试验的全过程。海上试验结果表明改装后的343雷达具有较强的抗窄带瞄准式干扰和宽带杂波干扰的能力，在意大利“牛顿-C”的电子干扰下保持原有的作用距离和精度。
343（A）型雷达对海自动跟踪距离：三厘米波段17海里、二厘米波段14海里；对空自动跟踪距离：三厘米波段40公里、二厘米波段22公里；对130毫米炮弹着水柱作用距离：三厘米波段16海里、二厘米波段14海里。

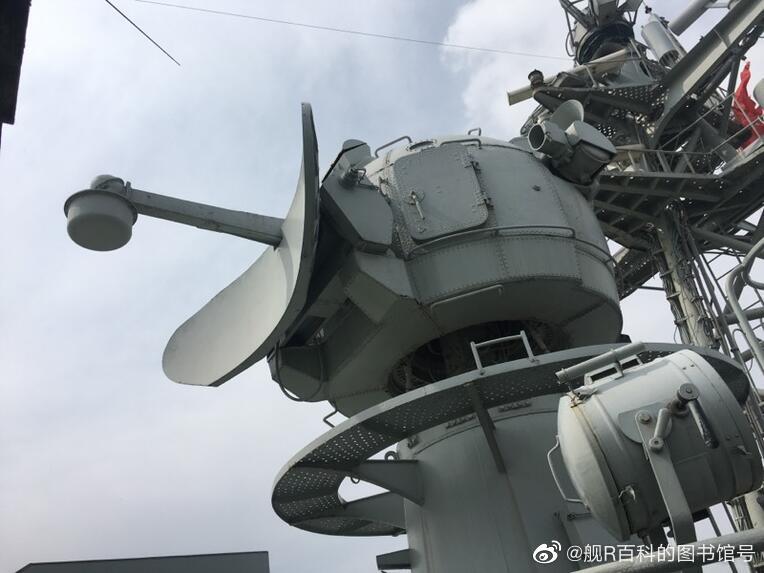

343型雷达天线和海三米测距仪（苏制同型号产品名称为ДМС-3光学测距仪）集成在稳定瞄准部位（苏制同型号产品名称为СВП-42-50三轴稳定瞄准部位）上。
1989年11月，四一一〇厂又在改进后的343雷达上加装了电视跟踪和激光测距，定型为H/LJP-343A雷达，装备053H2G型首舰。
H/LJP-343A雷达由于采用了电视跟踪和激光测距，稳定瞄准部位上的海三米测距仪也随之取消。
游戏相关
作为雷达类的加血部件，注定是和潜艇小姐们无缘了。建议给基林、Z17使用。
