美国单装5英寸炮

来自舰R百科
跳转到导航 跳转到搜索

游戏数据[编辑 | 编辑源代码]

美国单装5英寸炮
战舰少女R - 美国单装5英寸炮 - 小型主炮
对空补正20%
对空倍率1.8
编号 11 类型 小型主炮
火力 +1 对空 +3
(+13)
索敌
装甲 对潜 幸运
命中 鱼雷 射程
回避 轰炸
可装备舰种
废弃
资源
0 1
2 0
开发
时间
不可开发
舰娘
自带
奥马哈弗莱彻卡辛杨安东尼布雷恩撒切尔沙利文西格斯比奥班农威廉·D·波特拉菲(DD-459)康弗斯戴森克拉克斯顿霍埃尔约翰斯顿马汉女灶神希尔曼斯普利特查尔斯·奥斯本泰勒德里尼古拉斯逸仙·改丹阳自带
其他获
得方式
战舰少女R - 美国单装5英寸炮 - 小型主炮
No. 11美国单装5英寸炮
小型主炮
火力  +1装甲  命中  回避  对空  +3(+13)对潜  鱼雷  轰炸  索敌  幸运  射程  短对空补正20%
废弃资源 0 1 2 0 开发时间 不可开发
自带此装备的舰娘 奥马哈弗莱彻卡辛杨安东尼布雷恩撒切尔沙利文西格斯比奥班农威廉·D·波特拉菲(DD-459)康弗斯戴森克拉克斯顿霍埃尔约翰斯顿马汉女灶神希尔曼斯普利特查尔斯·奥斯本泰勒德里尼古拉斯逸仙·改丹阳自带
其他方式

对空补正20%
对空倍率1.8


游戏中的说明[编辑源代码]

MK.12单装5英寸(127毫米)炮是一款经典的火炮,使用时间和用户都非常广泛,常见于美国驱逐舰。该炮为便于对空,俯仰和很多操作是自动化的,射速也较高,在搭配VT(无线电近炸)引信后,更是防空利器。同时对海时也有很高射速。

装备简介[编辑 | 编辑源代码]

综述[编辑 | 编辑源代码]

美国5英寸38倍径Mark 12炮无疑是二战中最优秀的高平两用炮。它在20世纪30年代时就已研发完成并使用到当时建造的驱逐舰上,并用在了随后大量的美国军舰上,并经历了二战的洗礼,甚至在20世纪60年代所建造的军舰上也有使用。这种高平两用炮也用在了美国其他不少辅助舰艇上。这样的标准化在各国海军中都是相当独特的,这的确可以在太平洋战争中大大减轻后勤负担。

最开始的法拉古特级采用的是台座式炮座,弹药储存在炮座后方的固定弹药补给点。到了格里德利级,就开始使用了转盘式炮座并开始使用了完整的弹药提升机。这明显提高了射速(这种炮如果是安装在台座式炮座或者是不带完整弹药提升机的炮座,其射速为12到15发每分钟;如果该炮安装在有完整弹药提升机的转盘式炮座,其射速可达15到22发每分钟)。

在1934年该炮开始服役时有些问题,但二战的经历说明这款高平两用炮是非常实用的。1945年军械局的一份报告称这款炮很可靠、耐用、精准,这样的名声甚至一直维持到二战后,直到5英寸54倍径Mark 16开始服役。它一般跟Mark 37火控系统相配合,可以说是防空的利器。举个例子,在1941年的炮术练习中,北卡罗来纳就多次击落在高度在12000到13000英尺的靶机。

值得一提的是,德里号轻巡洋舰在进行大修时就用上了5英寸38倍径Mark 12炮(五座单装封闭式转盘式炮座,序号Mark 30 Mods 6、7和8)以及Mark 37火控系统,英国人对此留下深刻印象并希望购入该类武器,然而战时美海军的舰船快速生产使得美国拒绝了这个要求。不过这些炮还是用在了一些美国制造提供给英国的护航航母上。1944年英国计划把纳尔逊级的6英寸和4.7英寸炮换为6座双联5英寸高平两用炮,但最后只停留在了计划上。

在美国进行改装后的德里号轻巡洋舰,使用五座5英寸38倍径的Mark 30炮座,还有两台Mk 37指挥仪,当然指挥仪上是英制雷达

顺带一提,德里号的炮术长称,在1942年2月和3月的炮术练习中,如果换装室有备用弹药,射速可达25发每分钟;如果是从弹药库普通地取出弹药,射速则为15发每分钟。

1942年末,无线电近炸引信对空弹开始投入使用。到了1944年中,无线电近炸引信对空弹和对空通常弹的配比为3:1。通常进行防空的时候也用这样的弹药配比进行作战。对空通常弹使用定时引信,在定时爆炸后会形成烟雾,从而让火控员能够评估并修正火控解算精度,并可以指引40毫米和20毫米防空炮的炮手们射击目标。VT引信使得击落一架飞机所消耗的弹药量减少了一半。一个重要的成功使用便是,使用VT引信炮弹的阿伯克龙比(DE-343)就在1945年5月就只用两发炮弹击落了一枚“樱花”。

该炮炮口初速为(仅全装药有无焰火药):

全装药、新炮,2600英尺每秒;

全装药、平均炮,2500英尺每秒;

减装药、新炮1200英尺每秒。

该炮的寿命约4600发。

该炮每门炮弹药储量不同的船只各有不同(这里仅指设计值,实际上炮弹可能会更多):

约克城级和埃塞克斯级:450发

北卡罗来纳级、南达科他级和衣阿华级:450发

阿拉斯加级:500发

巴尔的摩级、俄勒冈城级和得梅因级:500发

圣路易斯级、克利夫兰级和法戈级:500发

亚特兰大级:450发

战前驱逐舰,从法拉古特级到西姆斯级:300发

本森级和格里维斯级:320到360发

弗莱彻级:350发(后期船只420发)

艾伦·M·萨姆纳级和基林级:360发

炮座及炮座的具体参数[编辑 | 编辑源代码]

炮座的序号各有不同,下面会列表给出,并给出其重量,这里仅列单装炮,下面数据同。至于双联炮系列,详见美国双联5英寸平高两用炮‎美国双联5英寸炮‎

5英寸38倍径单装炮重量
种类 单装炮炮座序号 炮座重量
开放式台座式炮座 Mark 21 29260磅
Mark 24 31200磅
开放式转盘式炮座 Mark 30 Mod 1 33500磅
Mark 37 34700磅
封闭式转盘式炮座 Mark 25 42000磅到44900磅
Mark 30 Mod 0 40900磅
Mark 30 Mod 41 41400磅

各单装炮炮座具体型号安装在不同的舰艇上,下面仅就美国舰艇进行分类。

5英寸38倍径单装炮安装的美国舰艇
种类 舰船级别 单装炮炮座序号
开放式或带炮盾开放式台座式炮座 法拉古特和马汉(各5座) Mark 21
格里德利(2座)、邓拉普(3座)和巴格利(2座) Mark 21(仅舰艉炮座)
威奇塔(4座) Mark 21或Mark 24
CV-5约克城CV-6企业(各8座) Mark 21 Mod 16
CV-7黄蜂(8座) Mark 24 Mod 1
CV-8大黄蜂(8座) Mark 24 Mod 2
独立(2座)和埃塞克斯(4座) Mark 24 Mod 11
封闭式转盘式炮座 格里德利和邓拉普(各2座) Mark 25(仅舰艏炮座)
威奇塔(4座) Mark 30 Mods 0、4和5
巴格利和贝纳姆(各2座) Mark 30 Mods 0和2(仅舰艏炮座)
西姆斯(3座) Mark 30 Mods 0和2(1号、2号和5号炮座)
本森和格里维斯(各3座) Mark 30的各种改型(1号、2号和5号炮座)
弗莱彻(5座) Mark 30的各种改型
拉德罗和约翰·C·巴特勒(各2座) Mark 30 Mod 42
开放式转盘式炮座 贝纳姆(2座) Mark 30 Mod 1(仅舰艉炮座)
西姆斯、本森和格里维斯(各2座) Mark 30 Mod 1(3号和4号炮座)
护航航母(1座或2座) Mark 30 Mod 80

1944年6月的马汉(DD-364)。可以看到其开放式台座式的Mark 21炮座;注意Mark 33指挥仪及新加的雷达;此外二号炮塔周围有防止下方炮手受到炮口暴风的护盾,而使用了封闭式炮座的驱逐舰则不再具有这一护盾。

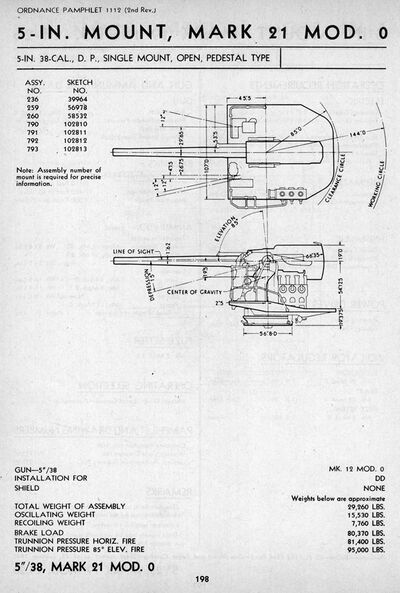

Mark 21 Mod 0炮座

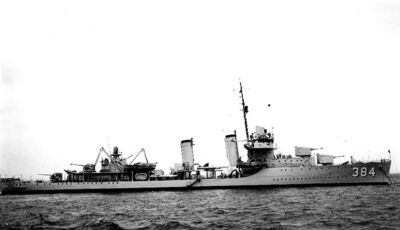

二战前的邓拉普(DD-384),请注意舰艏的两座是封闭式Mark 25炮座,而舰艉的都是开放式的Mark 21炮座,马汉级最后两艘(邓拉普和范宁)便是这种配置,因此这两艘也一般称为邓拉普级

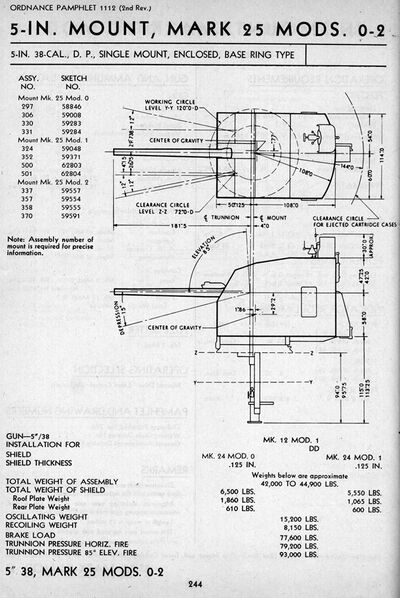

Mark 25 Mods 0-2炮座

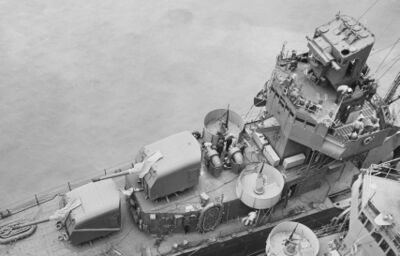

1942年4月的布鲁(DD-387),可以看到其Mark 30炮座;注意上层建筑顶部的Mark 33指挥仪

文件:Forecastle and bridge of USS Blue (DD-387) at the Mare Island Naval Shipyard on 11 April 1942 (19-N-29229).jpg

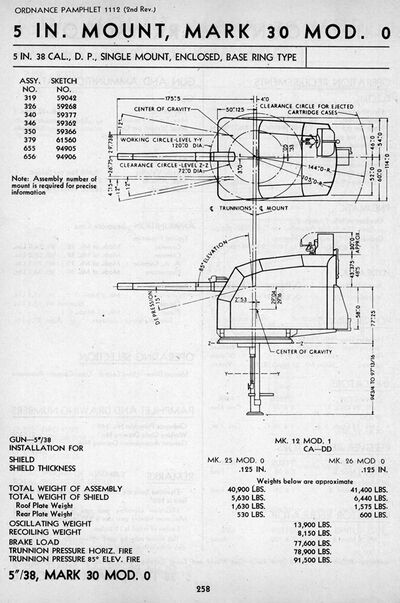

Mark 30 Mod 0炮座


大黄蜂(CV-12)上的Mark 24台座式炮座

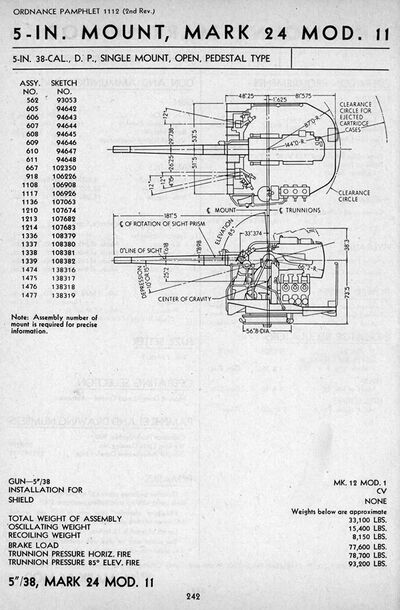

Mark 24 Mod 11炮座


该炮的射界根据其炮座安装的位置,各有不同。如果是驱逐舰,射界从284度到330度,射界由炮座在驱逐舰的位置所决定;如果炮座是在巡洋舰或战列舰的舰艏和舰艉,射界约-150/+150度;如果炮座是在巡洋舰或战列舰的侧舷,射界约-80/+80度。

其旋回速度则是如下表所示:

5英寸38倍径单装炮旋回速度
单装炮炮座序号 旋回速度
Mark 24 28.75度每秒
Mark 25 28.7度每秒
Mark 30(通用电气操纵装置) 28.75度每秒
Mark 30(福特操纵装置) 34度每秒
Mark 37 30度每秒

该5英寸38倍径单装炮的俯仰范围除了单独所示的炮座之外,其他均为-15/+85度,而Mark 24 Mod 11为-10/+85度,Mark 30 Mod 51为-5/+85度,Mark 30 Mod 80为-15/+27度。

其俯仰速度则是如下表所示:

5英寸38倍径单装炮俯仰速度
单装炮炮座序号 俯仰速度
Mark 24 15度每秒
Mark 25 15度每秒
Mark 30(通用电气操纵装置) 15度每秒
Mark 30(福特操纵装置) 18度每秒
Mark 37 15度每秒

装填角度:任何角度。

炮弹及其具体参数[编辑 | 编辑源代码]

5英寸38倍径Mark 12炮可以使用多种炮弹,比如对空通常弹(AAC)、通常弹、无线电近炸引信对空弹(AAVT)、特殊通常弹、照明弹、白磷弹(WP)、金属箔片干扰弹。在20世纪60年代时甚至还研发出了火箭助推炮弹(RAP),其中火箭发动机会工作40秒,使其射程可达23770码(21735米)。

如果使用55.18磅的Mark 49对空通常弹,在炮口初速为2500英尺每秒的条件下,最大射程在仰角为45度时取得,为17392码(15903米);如果炮口初速为2600英尺每秒,最大射程则为18200码(16640米);而防空的最大高度为37200英尺。如果使用53磅的Mark 46白磷弹,在炮口初速为2600英尺每秒的条件下,最大射程在仰角为45度时取得,为17575码(16070米)。

该炮的穿深情况如下(需要指出的是,二战中美国船只更多使用对空通常弹,因为后者可以更好地对付各种各样的目标):

根据1942年美国海军的装甲穿深曲线,使用55.18磅特殊通常弹的穿深
射程 垂直装甲 水平装甲
4000码 5英寸 -
5400码 4英寸 -
7400码 3英寸 -
11000码 2英寸 -
13800码 - 1英寸
根据Destroyer Weapons of World War 2,使用55.18磅对空通常弹的穿深
射程 垂直装甲 水平装甲
10000码 1.5英寸 -

使用的炮弹

游戏相关[编辑 | 编辑源代码]

女灶神自带该装备,但由于补给舰不能安装小型主炮,因此一旦取下后将无法重新装回。 旧版的兰利也自带该装备,并且也是一旦取下后就无法重新装回,但后来兰利不再自带该装备了。



参考资料[编辑 | 编辑源代码]

http://www.warships.com.cn/navweaps/WNUS_5-38_mk12.htm

http://www.maritime.org/doc/guncat/index.htm#toc
