先进型火控雷达

来自舰R百科
跳转至: 导航搜索

游戏数据

先进型火控雷达
Equip L 110.png
Rarity 5.jpg
编号 110 类型 雷达(通常) 铝耗
火力 对空 +8 索敌
装甲 对潜 幸运
命中 +7 鱼雷 射程
回避 轰炸 对空
补正
50%
可装备舰种
废弃
资源
0 0
25 30
开发
时间
不可开发
舰娘
自带
华盛顿北卡罗来纳南达科他密苏里威斯康星田纳西·改马里兰·改西弗吉尼亚·改华盛顿·改彭萨科拉·改自带
其他获
得方式
Equip L 110.png

NO. 110 先进型火控雷达

雷达(通常)

火力   装甲   命中  +7 回避   对空  +8 对潜   鱼雷   轰炸   索敌   幸运   射程   对空补正50%

废弃资源 0 0 25 30 开发时间 不可开发
自带此装备的舰娘 华盛顿北卡罗来纳南达科他密苏里威斯康星田纳西·改马里兰·改西弗吉尼亚·改华盛顿·改彭萨科拉·改自带
其他方式



游戏中的说明

这种采用42根棒状天线的火控雷达主要用于战列舰等大型军舰,主要配合MK38火控指挥仪使用。在探测大型目标时,可以保证在35千米以上距离时仍有可靠的测距和测定方位能力。火控雷达可以全天候使用,这是相对光学设备的一大优势。

装备简介

美国战列舰或巡洋舰所使用的主炮火控雷达,波长10厘米,是Mk 3火控雷达的继承者。在外观上比较特别,包括14×3阵列的聚苯乙烯棒,以进行相位切换扫描。波束2°×3°,扫描区域30°。精度15码,2密位。该雷达观测范围优良(目标获得更加好),波段窄(分辨率高),扫描快得几乎可以连续展现区域情况(1秒扫描10次)。

Mk 8雷达功率15-20千瓦(Mod 1和Mod 2的功率则为20-30千瓦),脉冲0.4微秒,脉冲重复频率1500。可以使用A型和B型显示器,后者可以体现29°区域。整套雷达大小为10英尺2英寸×3英尺4英寸。

可靠的探测距离为:战列舰40000码,驱逐舰31000码,潜艇10000码,轰炸机30000码。到了1943年共完成205套。很多改进为Mod 3,性能已经和后来的Mk 13火控雷达相似。该雷达后被Mk 13火控雷达取代。

生产商:西方电器公司

实物图

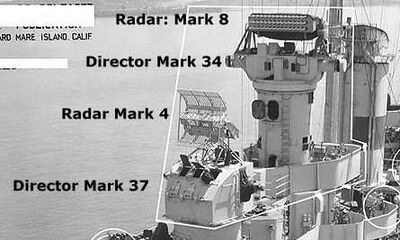

以上图片均为mk 34指挥仪,跟游戏中所称的mk 38指挥仪有所区别,特提供如下实物图进行对比



游戏相关

参考资料

Naval Radar by Norman Friedman

诺尔曼·弗里德曼(Norman Friedman),《海军火力:巨舰大炮时代的舰炮和战术》(Naval Firepower: Battleship Guns and Gunnery in the Dreadnought Era
